/ RASTROJERA

Apta para reconfiguraciones futuras y distintos sistemas constructivos.

La “Rastrojera” es un modelo de vivienda sistematizado sustentable. Puede construirse con diversos sistemas constructivos, dependiendo de la disponibilidad de materiales de cada zona. Permite variados crecimientos y configuraciones, adaptándose a cada familia y modo de habitar (desde 1 a 4 dormitorios). Está especialmente diseñada para reducir costos en la construcción, ya que tiende al desperdicio cero en recortes, lo que redunda en obras masivas de mejor calidad, en menor tiempo y costo. Asimismo se puede asociar a la generación de emprendimientos productivos de herrería y carpintería para resolver mobiliarios internos y cocinas de calidad y bajo costo, que pueden funcionar asociados a barrios sustentables.

Introduce elementos de innovación sustentable masiva, como el diseño bioclimático, captación de agua de lluvia, colector con serpentina de agua caliente solar y estufas doble combustión con mayor eficiencia. Estos se desarrollan en el apartado “Tecnologías apropiables”.

¿QUÉ PROPONEMOS?

La vivienda “Rastrojera” es un desarrollo en profundidad sobre las posibilidades de la vivienda unifamiliar en grandes lotes de la periferia.

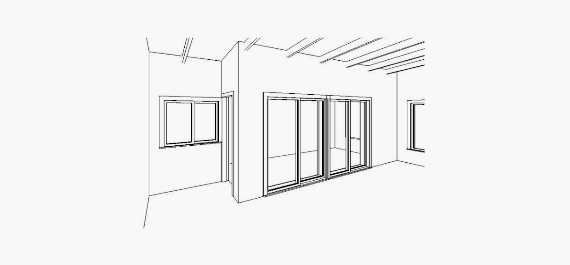

Se trata de una vivienda de una única planta, con sus locales ordenados de forma lineal, cerrándose al acceso y abriéndose a la galería. El sector público de la vivienda se vincula a una galería amplia y se divide del sector privado mediante el baño y cocina, que funcionan como “buffer” de ruidos e intercepciones. Centraliza y organiza sus elementos húmedos en un tabique sanitario que divide el baño lineal y la cocina. La ubicación del acceso minimiza la circulación necesaria en el sector público y permite un acceso claro a cocina y guardados, así como a los dormitorios. La relación funcional entre cocina, lavadero y galería se materializa con una puerta de acceso desde la cocina a galería.

CARACTERÍSTICAS PRINCIPALES

Diseño bioclimático

• Ventilación cruzada: La disposición de los ambientes y de la carpintería permiten que se genere una corriente que ventila el lugar y lo mantiene fresco en verano.

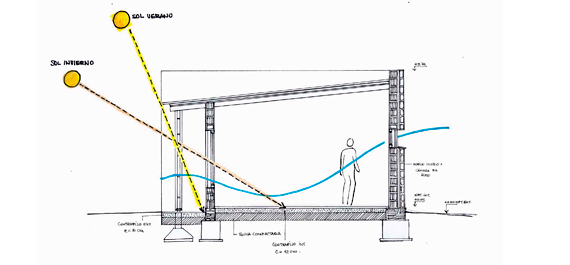

• Orientación: El muro sur (de vientos y frío predominantes) se cierra para evitar la pérdida de calor interior, mientras que la cara norte se abre para captar la luz solar durante todo el día. La galería controla el ingreso de luz al interior de la vivienda: en invierno es mayor y en verano menor.

Modo de habitar

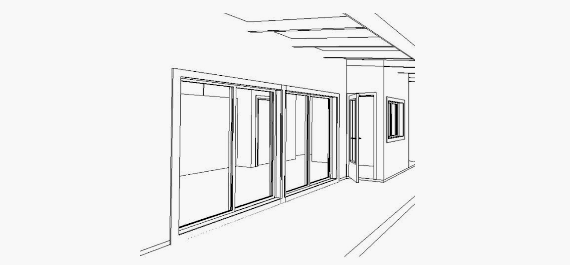

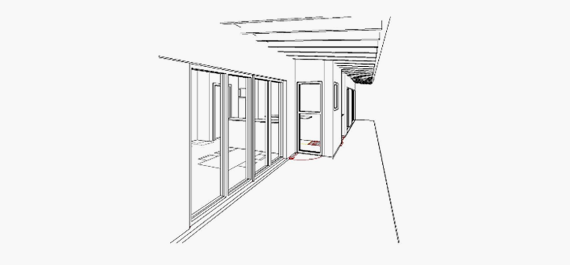

• Galería + lavadero: el retranqueo del muro del estar-comedor permite que la galería se amplíe configurando un espacio que combina ingreso secundario, con expansión y sector de lavadero.

• Recorridos y accesos: la superficie destinada a circulación es mínima (6% de la superficie total de la casa). Esto configura espacios claros y libera espacio para guardado.

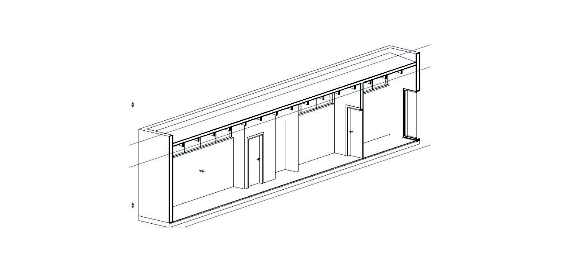

• Usos espalda y guardados: Sobre el muro sur se desarrolla una “espalda funcional”, que puede servir de guardado anexo de dormitorios, baño o cocina, o como biblioteca, escritorio de trabajo.

Progresividad

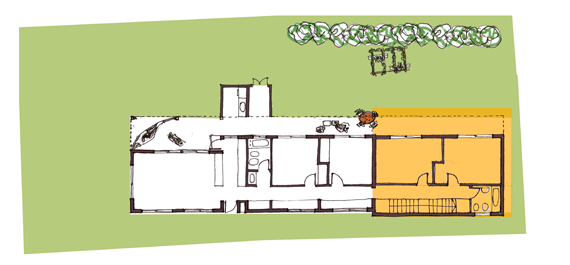

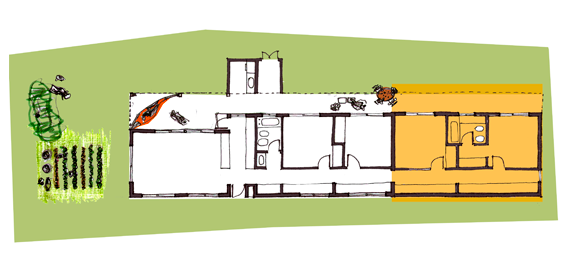

• Crecimiento futuro de la vivienda: La lógica de disposición lineal de ambientes hace que el crecimiento natural sea sobre ese eje (natural porque no hay que romper nada, es un criterio aditivo lineal. Quien haga esa adición debe continuar la lógica de lo construido). De esta manera, si se desea ampliar la vivienda, la obra necesaria se desarrolla en el exterior de la misma, evitando el malestar que generaría en los habitantes (suciedad, exposición a cal, etc).

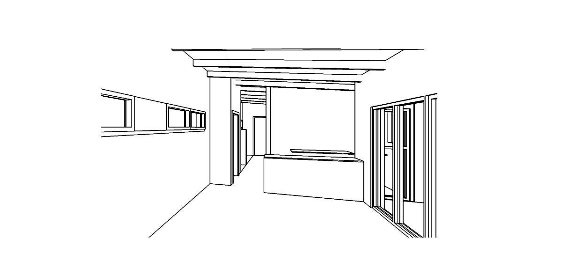

• Cocinas: Están pensadas con elementos que se puedan agregar progresivamente: pueden ser cocinas abiertas con barra, con alacenas abiertas o cerradas, pueden cerrarse con un muro creando un ambiente separado. La construcción de los mismos se plantea con los emprendimientos productivos asociados, reduciendo costos y permitiendo diseños modulares adecuados a cada caso.

• Mobiliarios: La “espalda funcional” está pensada para proporcionar una serie de espacios de guardado (abiertos o con puertas), escritorios, bibliotecas o como un mueble que contenga un microcine, por ejemplo.

Sistematización

• Recortes: En el caso particular de la chapa, se evita su recorte y desperdicio: permite generar la galería utilizando el largo estándar de la chapa acanalada prepintada (6.00m). A su vez, por el largo de la unidad, se utiliza el ancho completo de las chapas  evitando recortes innecesarios. Las disposiciones de las hiladas de ladrillos fueron estudiadas para evitar la mayor cantidad de cortes posible.

• Obra en taller: Se prevé la utilización un Obrador-Taller centralizado a fin de realizar allí todas las actividades que necesiten de energía eléctrica, recorte, ajuste y tratamiento. Se ha previsto el diseño de piezas industrializadas y seriadas para que la ejecución in situ sea mayormente de montaje.

• Aberturas: Se utilizan aberturas de medidas estándar a fin de optimizar el largo de los perfiles de aluminio con los que se producen y que contribuye a disminuir su costo.

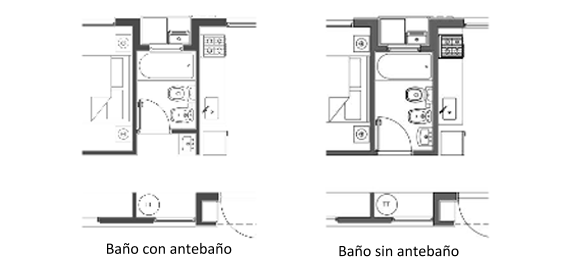

• Tabique sanitario: El tabique que comparten la cocina y el baño es el que contiene todas las canalizaciones de agua. Esto permite realizarlo en su totalidad en el taller-obrador (en tecnologías de construcción seca como el steel frame) y luego montarlo en obra.

Innovaciones
Sustentables

Las soluciones masivas asociadas a conjuntos de viviendas permite implementar innovaciones sustentables de gran impacto y bajo costo.

Teniendo en cuenta la sistematización de los modelos de vivienda o en vivienda colectiva (Rastrojera) podemos prever e implementar las siguientes innovaciones:

/ RASTROJERA / Innovaciones Sustentables

Colecta de agua de lluvia / colector solar de agua caliente / lavadero / tanque de reserva

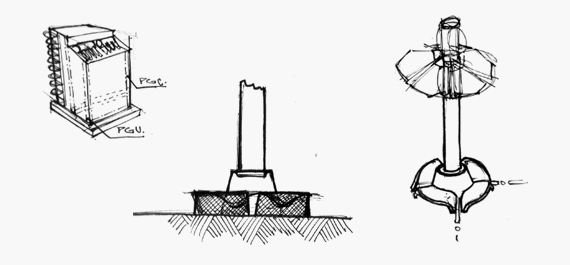

El MANGRULLO SUSTENTABLE consiste en una torre modular complementaria a cualquier tipo de vivienda que incluye, entre otras cosas, un sistema de tratamiento y almacenamiento de aguas de lluvia.

Está conformado por:

• Módulo 1: Es un elemento prearmado que contiene todos los filtros de agua de lluvia necesarios para su reutilización en depósito de inodoro, lavarropas, lavadero y canilla de riego. Los tipos de filtros y armados se logran con elementos pasivos de mucha simpleza, sin recurrir a tipos de filtro de alto costo o a la necesidad de mantenimiento y reemplazo.

• Módulo 2: Lavadero con pileta y espacio para lavarropas, recinto para garrafa o supergas y tanque de reserva de agua de lluvia a 1.70m de altura a fin de contar con presión gravitatoria sin bomba elevadora.

• Módulo 3: Colector solar de agua caliente y su respectivo tanque de almacenamiento.

• Módulo 4: Tanque de reserva de agua de consumo y el colector y bajadas correspondientes.

Estos módulos, son independientes y complementarios entre sí, por lo que se pueden ir incorporando a la torre individualmente en forma gradual.

A futuro puede incluirse una cisterna de agua de lluvias y una bomba solar de elevación para resolver la totalidad de la provisión de agua de una vivienda.

¿CUÁL ES EL PROBLEMA?

Históricamente en la ecorregión pampa, los acuíferos subterráneos y ríos suplieron las necesidades de provisión de agua para viviendas y equipamientos comunitarios, dejando de lado a las lluvias constantes para proveer el vital suministro. Sin embargo, en los últimos años, la decreciente calidad del agua de los acuíferos (en algunas zonas contaminados con detritos y coliformes, y en zonas rurales con arsénico) y los ríos (cianobacterias, metales pesados, etc.) vuelven a la captación de agua de lluvia un camino de factible y necesaria implementación.

Problemáticas comunitarias-sociales

• Ubicación de tanques de reserva en las vivienda.

Problemáticas productivos-económicos

• Los actuales sistemas de captación y filtrado de agua de lluvia ensamblados in situ son de alto costo, demandante de insumos y requieren mucho mantenimiento.

• Siempre se asoció la implementación de captación de agua de lluvia con la necesidad de espacio, cisternas de alto costo y bomba elevadora con necesario mantenimiento y reemplazo de partes.

Problemáticas ecológico-ambientales

• Los cambios en el uso de suelos aceleran el ciclo hidrológico.

• La canalización y salida de las aguas pluviales que caen sobre los techos y solados de las viviendas, es una práctica que va en contra del funcionamiento del ecosistema.

• El agua proveniente del acuífero Puelche y otros en la ecorregión presenta indicadores de contaminación de diversas formas dependiendo de las zonas. En algunos casos con detritos y coliformes, en muchas otras zonas rurales contaminada con arsénico.

/ RASTROJERA / Innovaciones Sustentables

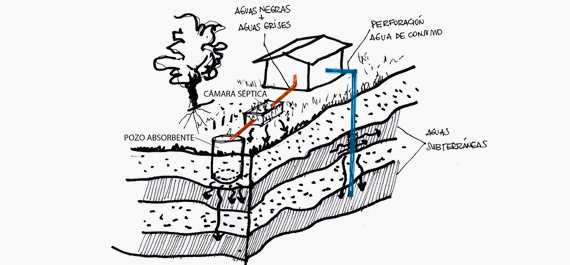

El saneamiento de los efluentes de una vivienda (aguas servidas) es una problemática fundamental en zonas donde no llega el tendido cloacal.

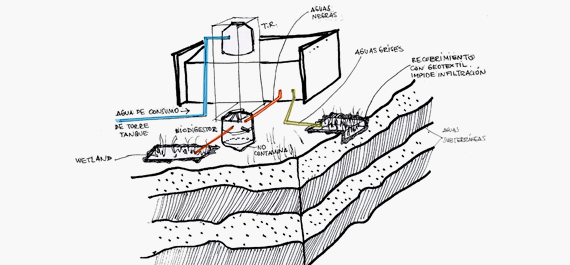

Frente a esto, desde ASuMa planteamos alternativas para un tratamiento en forma descentralizada, es decir de cada unidad habitacional por separado o en asociaciones de pocos vecinos. Además, proponemos la instalación sanitaria de vías separadas para las aguas grises y negras, lo que permite reducir el volumen de efluente a tratar. Entre otras ventajas, esto supone una gestión más simplificada, un menor costo monetario y energético, y la posibilidad de una disposición final del líquido tratado de menor impacto ambiental o incluso su reutilización para usos como riego y limpieza, lo cual contribuiría a disminuir la demanda de agua potable.

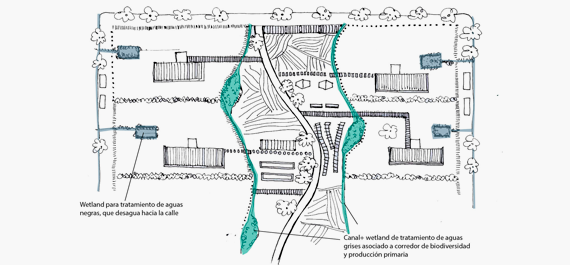

Saneamiento de aguas grises

Filtros captadores de químico diversos + Humedales artificiales

Su tratamiento será diferenciado con biorremediación (filtros constituidos por plantas macrófitas y diversos sustratos con capacidad de remoción de la carga orgánica, el nitrógeno y el fósforo), y se utilizarán filtros adecuados que capten jabones y químicos diversos potencialmente dañinos para los cultivos, para finalmente reutilizarlas en canales de riego asociados a las huertas agroecológicas.

Saneamiento de aguas negras

Biodigestor con policapas + Humedales artificiales y/o Lechos percoladores

Los biodigestores fabricados en policapas evitan contaminación de las napas, a diferencia de las cámaras sépticas construídas in situ. Estos pueden ser auto-construidos o adquiridos en el mercado. Asimismo, permiten el potencial aprovechamiento de los gases con capacidad calorífica generados durante la digestión anaeróbica en esta etapa (metano principalmente).

Luego, el líquido efluente de los biodigestores deberá recibir un tratamiento secundario. Los humedales artificiales, ampliamente utilizados e investigados en numerosos países del mundo, resultan una alternativa atractiva por su capacidad de reducir la concentración de nutrientes, la carga orgánica y los sólidos disueltos. Sin embargo, su potencialidad deberá ser estudiada dado que que su aplicación en Argentina aún es incipiente. El destino a lechos percoladores resulta en otra opción viable, aunque menos deseable en términos de sustentabilidad ambiental.

/ RASTROJERA / Innovaciones Sustentables

Punto de encuentro y centro deportivo energéticamente autosuficiente

Generar encuentros, resguardar una ronda de mates debajo de una llovizna, en un día soleado proteger del sol, transformar la energía de los habitantes y almacenarla hasta que caiga la noche.

Estas y muchas más funciones (incluso algunas que no conocemos y esperamos descubrir) son el objeto de este proyecto, ideal para barrios sustentables y plazas.

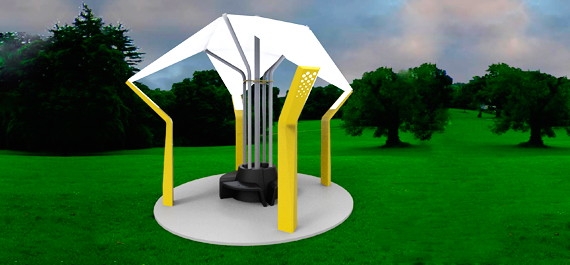

El “Árbol de Luz” se trata de un Equipamiento Urbano que combina puntos deportivos exteriores con la generación de energía eléctrica limpia. Para esto consta de dos partes, ambas generadoras de energía renovable descentralizada:

• Parte FIJA: mobiliario para sentarse y techo semicubierto y descubierto. Genera energía mediante paneles solares que funcionan a la vez como cubierta del espacio.

• Parte DINÁMICA: equipamiento deportivo y de juegos. Genera energía mediante el movimiento de los elementos deportivos usados por los pobladores.

La energía generada se utiliza para la iluminación nocturna del espacio, evitando tendidos eléctricos exteriores y siendo funcional a un espacio y recorrido sin contaminación lumínica.

/ RASTROJERA / Innovaciones Sustentables

¿QUÉ PROPONEMOS?

El “Intercambiador de Calor” se trata de un elemento complementario a salamandras, estufas rusas, o estufas de doble combustión, que mejora la eficiencia y aprovechamiento del calor generado por el consumo de pellets, leña o ramas pequeñas (según el artefacto). Además, es ideal para distribuir la calefacción a otros ambientes de la vivienda.

¿CÓMO FUNCIONA?

Funciona ralentizando la salida de los humos y aumentando la superficie de contacto del calor que estos generan con el ambiente. De esta manera aumenta considerablemente el calor entregado al ambiente, y mejora la seguridad de los tubos de salida de humos al reducir el calor del tubo mediante las modificaciones de materialidad y diámetro.
